Lo que hay dentro de la caja.

Cada alumno trabaja con su propia caja: no se comparte placa ni se mira montar a otro. Aquí está el inventario completo, pieza por pieza, y también lo que cada kit no trae.

2kits

Uno de electrónica, uno de robótica móvil

63referencias

Componentes distintos entre los dos

177piezas

Contando cada LED y cada cable

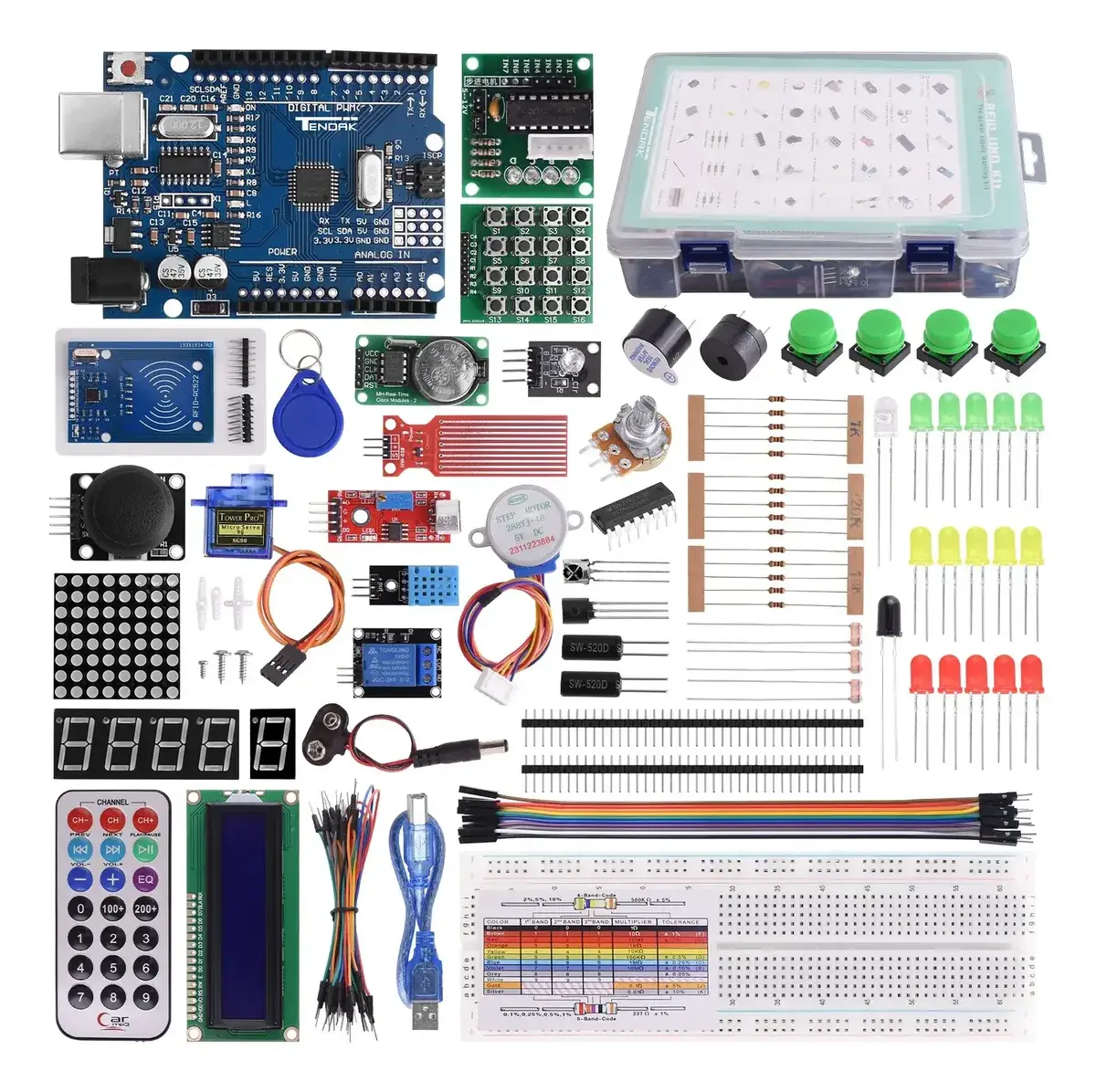

Todas las piezas del kit de electrónica básica extendidas sobre fondo blanco, con la caja organizadora al fondo

RFID UNO KIT, marca Tendak

Kit de electrónica básica

Todo lo que se monta en los dos cursos de Arduino: la placa, la protoboard, las pantallas, los sensores y los actuadores. El movimiento que da son mecanismos fijos, no un robot que ande.

referencias
42
piezas
101

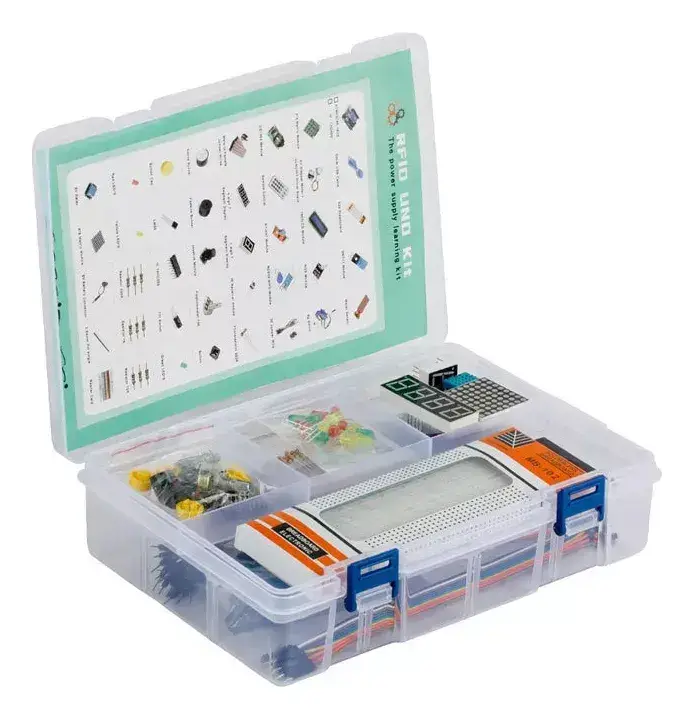

Caja organizadora transparente abierta, con la protoboard y los componentes en sus compartimentos
La caja con la que trabaja cada alumno

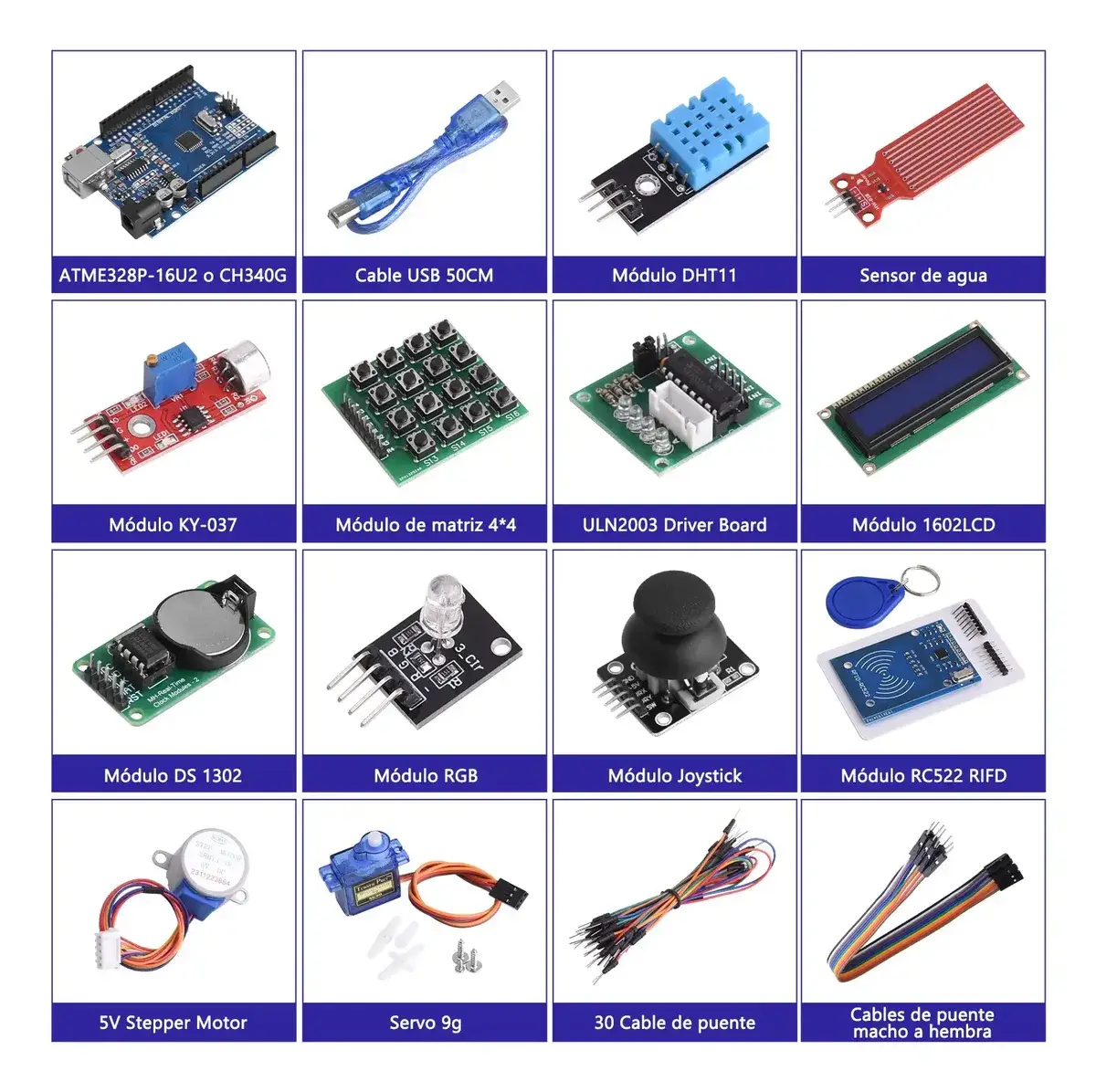

Rejilla con la placa UNO, el cable USB y los módulos de sensores y actuadores del kit
Placa, sensores y actuadores

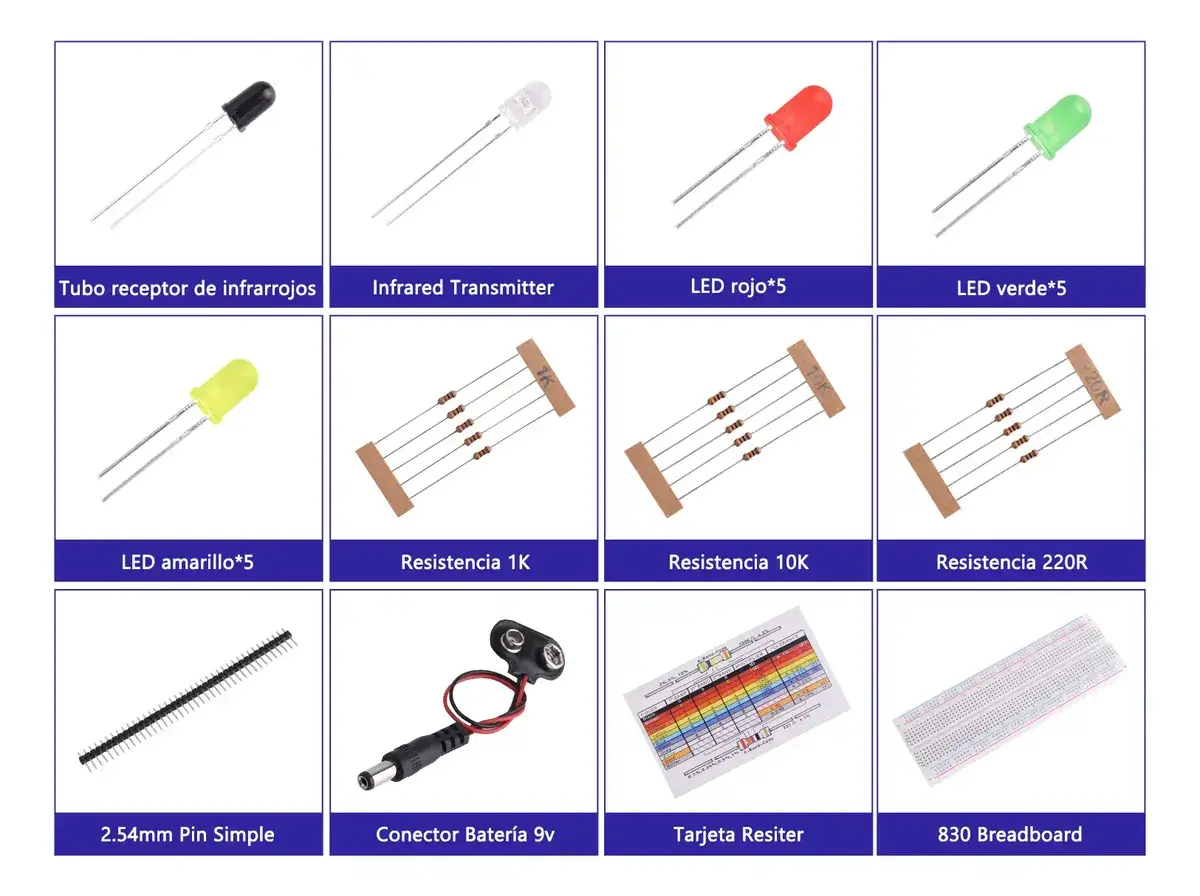

Rejilla con los LEDs, las resistencias, la protoboard y el conector de batería del kit
LEDs, resistencias y protoboard

Placa y alimentación5

  • 1 unidad de Placa UNO R3 compatibleATmega328P con CH340G o 16U2 según lote
  • 1 unidad de Cable USB tipo B50 cm
  • 1 unidad de Conector de batería 9V con plugLa pila de 9V no viene en el kit
  • 1 unidad de Protoboard MB-102 de 830 puntos
  • 1 unidad de Caja organizadora

Cableado y pines32

  • 30 unidades de Cable dupont macho-macho
  • 1 unidad de Cable dupont macho-hembraViene en cinta; el vendedor no declara cuántos hilos
  • 1 unidad de Tira de pines 2.54 mm

Pasivos17

  • 5 unidades de Resistencia 220 ohm
  • 5 unidades de Resistencia 1K
  • 5 unidades de Resistencia 10K
  • 1 unidad de Potenciómetro 10KEl LCD 1602 sin I2C lo ocupa para el contraste
  • 1 unidad de Tarjeta de código de colores de resistencias

Salida luminosa20

  • 5 unidades de LED 5 mm rojo
  • 5 unidades de LED 5 mm verde
  • 5 unidades de LED 5 mm amarillo
  • 1 unidad de Módulo LED RGB
  • 1 unidad de Módulo de matriz de puntos 8×8
  • 1 unidad de Display de 7 segmentos, 1 dígito
  • 1 unidad de Display de 7 segmentos, 4 dígitos
  • 1 unidad de Pantalla LCD 1602Sin módulo I2C: 6 pines de datos más el potenciómetro de contraste

Salida sonora2

  • 1 unidad de Zumbador activo
  • 1 unidad de Zumbador pasivo

Entrada10

  • 4 unidades de Pulsador con tapa verde
  • 1 unidad de Módulo joystick XY
  • 1 unidad de Teclado matricial 4×4
  • 1 unidad de Módulo RFID RC522Incluye 1 tarjeta blanca y 1 llavero azul
  • 1 unidad de Receptor infrarrojo
  • 1 unidad de Control remoto infrarrojo
  • 1 unidad de LED emisor infrarrojo

Sensores9

  • 3 unidades de Fotorresistencia LDR 5528
  • 2 unidades de Interruptor de inclinación SW-520D
  • 1 unidad de Módulo DHT11Temperatura y humedad
  • 1 unidad de Sensor de temperatura LM35
  • 1 unidad de Sensor de sonido KY-037
  • 1 unidad de Sensor de nivel de agua

Actuadores y lógica6

  • 1 unidad de Servomotor SG90 9g
  • 1 unidad de Motor paso a paso 5V 28BYJ-48
  • 1 unidad de Driver ULN2003Va con el 28BYJ-48
  • 1 unidad de Módulo de relé 5V
  • 1 unidad de Módulo de reloj DS1302Reloj en tiempo real; pila incluida
  • 1 unidad de Chip 74HC595Registro de desplazamiento, 8 salidas

Lo que no trae

  • Motor DC y puente H (L293D o L298N)
  • Sensor ultrasónico, chasis y ruedas
  • ESP32 y Raspberry Pi
  • La pila de 9V del conector

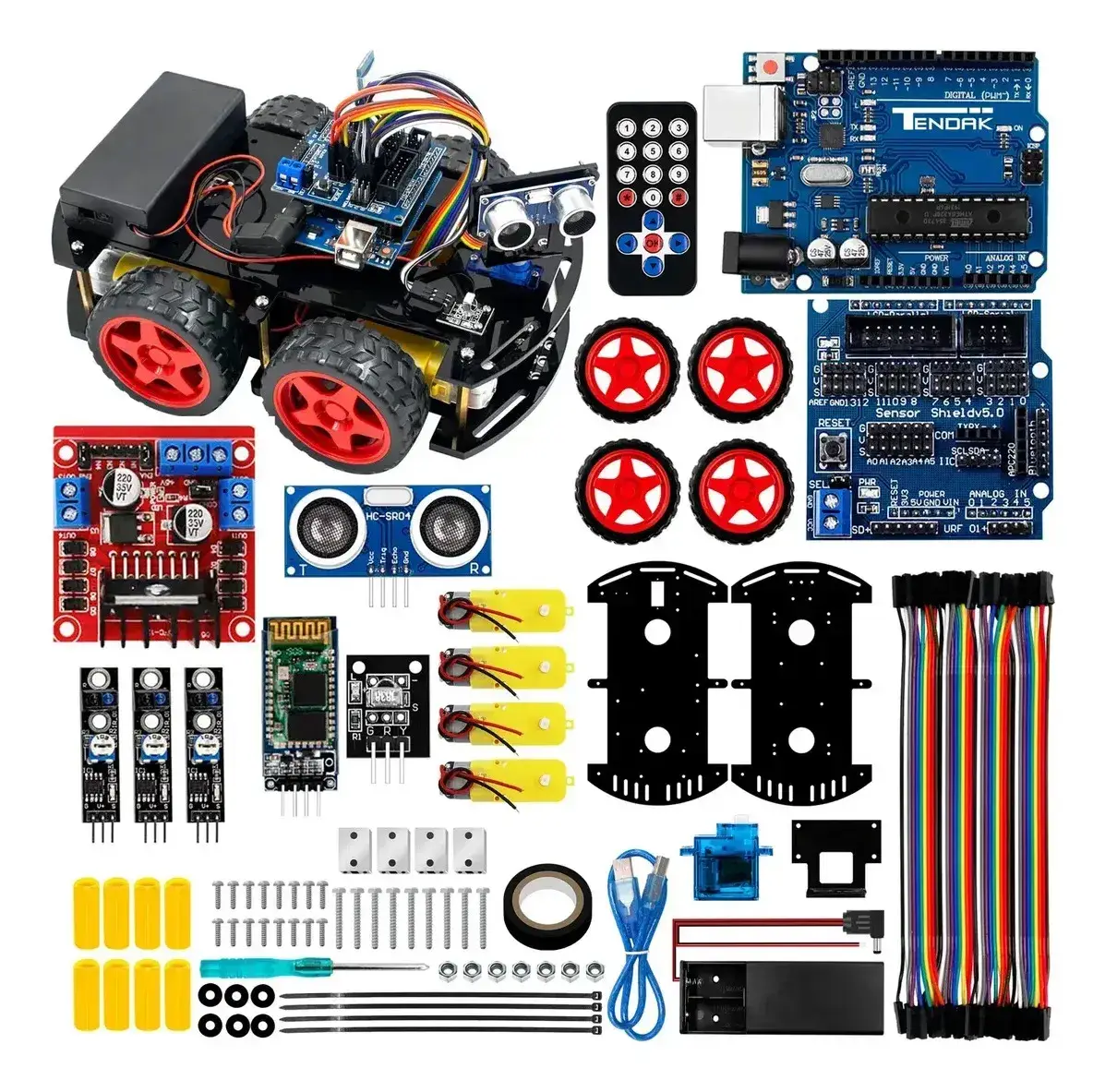

Todas las piezas del kit de robótica extendidas sobre fondo blanco, con el coche 4WD armado arriba a la izquierda

Kit de coche robot Arduino, marca Tendak

Kit de robótica móvil 4WD

Un coche 4WD que se arma pieza por pieza: tracción, chasis, sensores de distancia y de línea, y tres formas de mandarlo (infrarrojo, Bluetooth y programa propio). Se monta sobre la Sensor Shield, sin protoboard.

referencias
21
piezas
76
se usa en
Curso en preparación

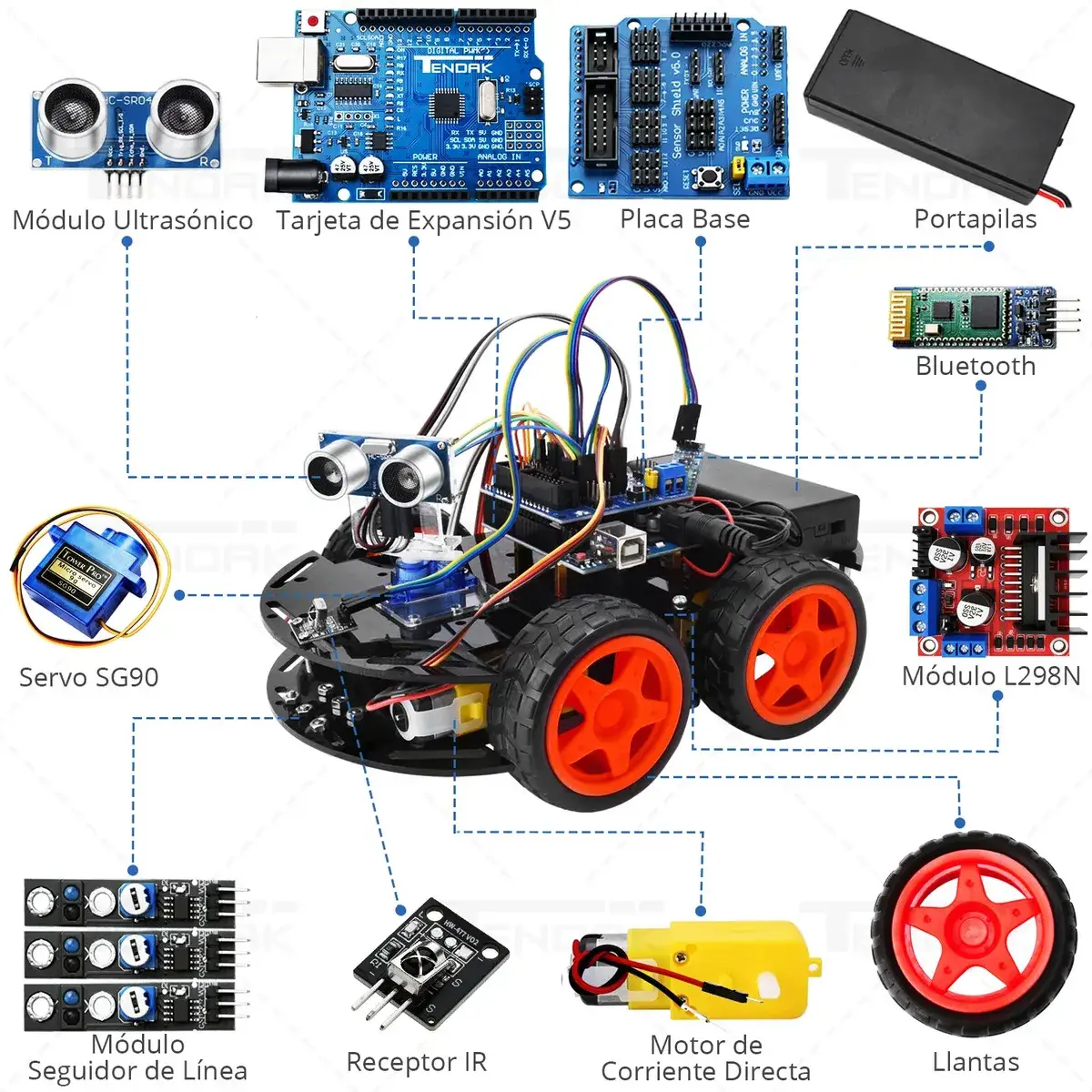

Coche 4WD armado con los nombres de sus módulos señalados alrededor
El coche armado, módulo por módulo

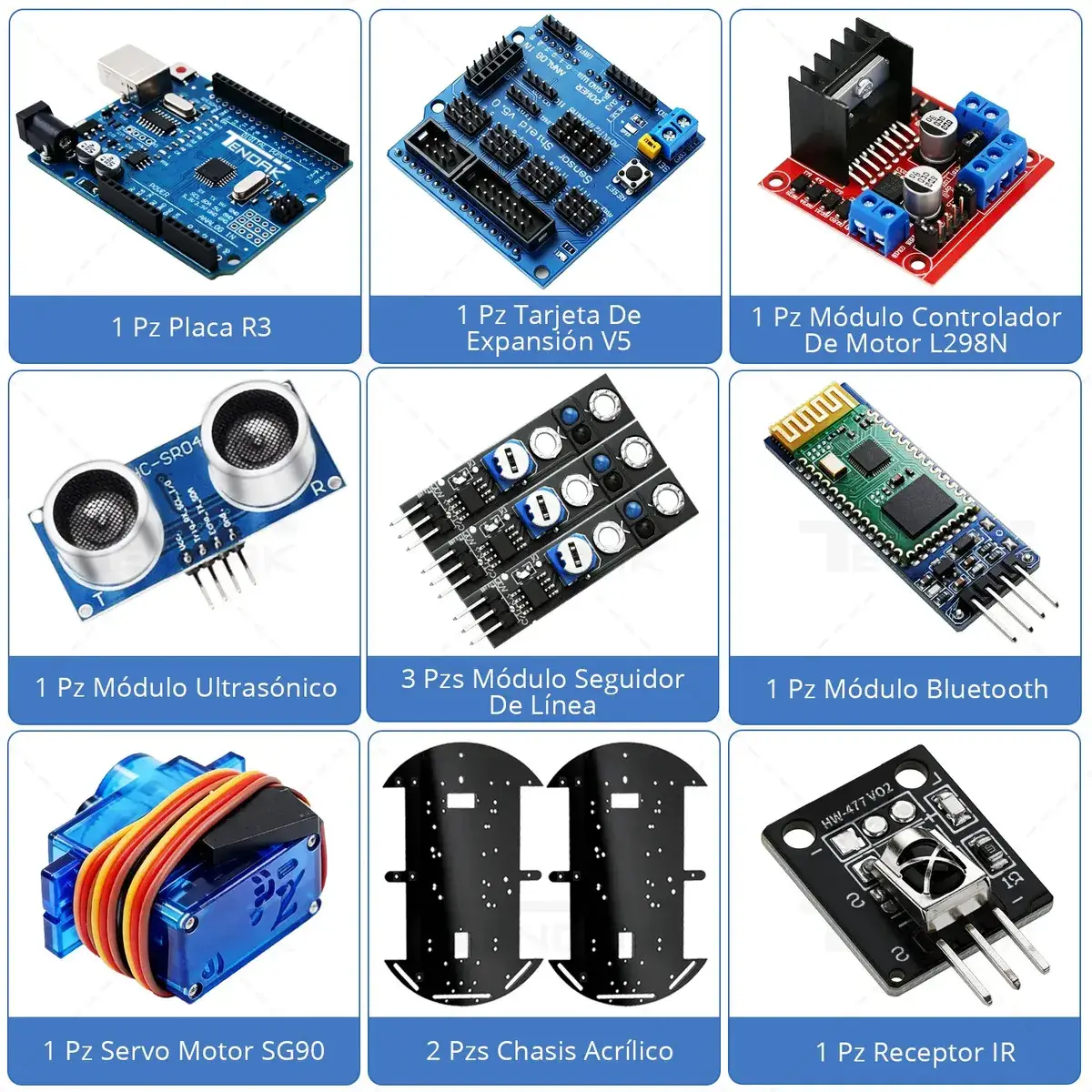

Rejilla con la placa R3, la tarjeta de expansión, el L298N, el ultrasónico, los seguidores de línea y el servo
Electrónica y chasis

Control3

  • 1 unidad de Placa UNO R3 compatible
  • 1 unidad de Cable USB tipo B
  • 1 unidad de Tarjeta de expansión Sensor Shield V5Hace de protoboard: saca cada pin a terna señal/5V/GND

Tracción9

  • 1 unidad de Módulo controlador de motor L298NDos canales para cuatro motores: las ruedas van emparejadas por lado. No hay control independiente de cada rueda.
  • 4 unidades de Motor DC con caja reductoraMotor amarillo tipo TT
  • 4 unidades de Llanta de goma

Estructura4

  • 2 unidades de Chasis acrílicoDos plantas; lleva película protectora que hay que retirar
  • 1 unidad de Soporte acrílico para el módulo ultrasónicoVa sobre el servo: el sensor barre de lado a lado
  • 1 unidad de Portapilas con plugDos celdas 18650 NO incluidas; las pone el taller

Sensado4

  • 1 unidad de Módulo ultrasónico HC-SR04
  • 3 unidades de Módulo seguidor de línea infrarrojoTres vías: izquierda, centro, derecha. Umbral por potenciómetro

Mando5

  • 1 unidad de Módulo BluetoothSerie por UART. El vendedor solo declara soporte para Android
  • 1 unidad de Receptor infrarrojo
  • 1 unidad de Control remoto infrarrojoTeclado de flechas; no es el mismo mando que el del kit básico
  • 1 unidad de Servomotor SG90 9gGira el soporte del HC-SR04
  • 1 unidad de Placa de fijación para servoUne el servo al chasis; el soporte del ultrasónico va encima

Montaje51

  • 40 unidades de Cable dupont hembra-hembraHembra-hembra porque todo va de módulo a shield, no a protoboard
  • 5 unidades de Bolsa de tornillos y tuercasUna bolsa por módulo
  • 1 unidad de Mini desarmador
  • 4 unidades de Cincho de sujeción
  • 1 unidad de Cinta aislante negraTambién sirve para trazar la pista del seguidor de línea

Lo que no trae

  • Protoboard, LEDs, resistencias y pulsadores
  • LCD y zumbadores
  • Sensores de ambiente (DHT11, LDR, LM35) y 74HC595
  • Las dos celdas 18650 del portapilas

Los dos kits se suman, no se sustituyen

El de electrónica no trae nada que ande solo. El de robótica no trae protoboard, LEDs ni resistencias: todo se enchufa a la tarjeta de expansión. Un taller que explique la Ley de Ohm con un LED y termine con un coche siguiendo una línea necesita las dos cajas.
